Stansnings-/stablingsrobot SDCX RMD-300/200/160/120/35/08/110/20/50 Fremhævet billede

Stemplings-/stablingsrobot SDCX RMD-300/200/160/120/35/08/110/20/50

En kort introduktion af produktet

Stempelrobotten bruges i vid udstrækning til stabling, afstabling, transport og andre opgaver inden for pakning, drikkevarer, kemisk industri, fødevarer osv. og giver brugerne et komplet sæt af hurtige, sikre, fleksible og præcise positioneringsløsninger.

KONTAKT OS

Produktdetaljer

Produktmærker

Tekniske parametre

Modelnr.	Grad af frihed	Køretilstand	Nyttelast (kg)	Gentagen positioneringsnøjagtighed (mm)	Bevægelsesradius (°)				Maksimal hastighed (°/s)				Tilladt belastningsinerti af håndleddet (kg·m²)	Cirkulært slag (cyklus/time)	Bevægelsesradius (mm)	Lokal vægt (kg)
Modelnr.	Grad af frihed	Køretilstand	Nyttelast (kg)	Gentagen positioneringsnøjagtighed (mm)	J1	J2	J3	J4	J1	J2	J3	J4	Tilladt belastningsinerti af håndleddet (kg·m²)	Cirkulært slag (cyklus/time)	Bevægelsesradius (mm)	Lokal vægt (kg)

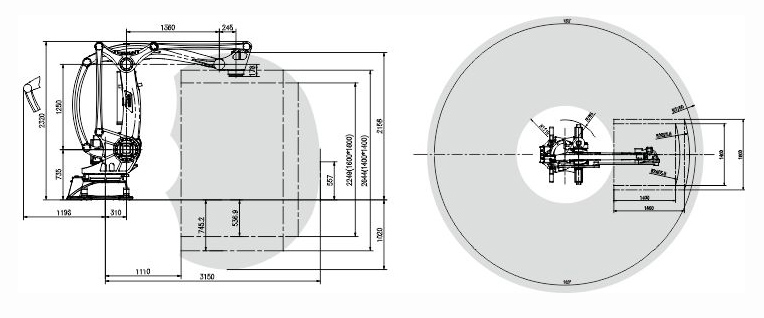

SDCX-RMD300	4	AC servodrev	300	±0,5	±180	± +100~-44	± +121~-15	±360	85	90	100	190	134	1000^③	3150	1500
SDCX-RMD200	4	AC servodrev	200	±0,3	±180	± +100~-44	± +121~-15	±360	105	107	114	242	78	1300^③	3150	1500
SDCX-RMD160	4	AC servodrev	160	±0,3	±180	± +100~-44	± +121~-15	±360	123	123	128	300	78	1500^③	3150	1500
SDCX-RMD120	4	AC servodrev	120	±0,3	±180	± +100~-44	± +121~-15	±360	128	126	135	300	78	1560^③	3150	1500

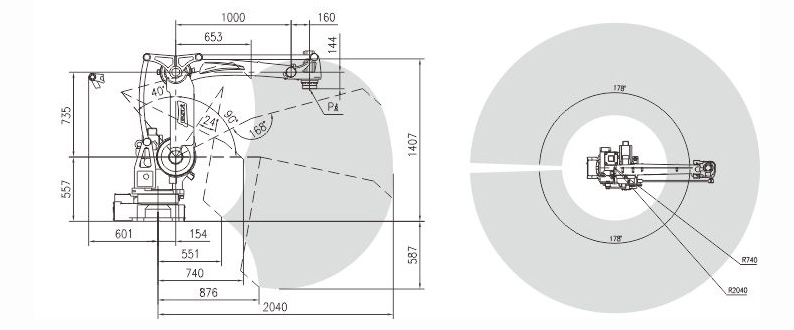

SDCX-RMD50	4	AC servodrev	50	±0,2	±178	± +90~-40	± +65~-78	±360	171	171	171	222	4,5	1700^②	2040	660

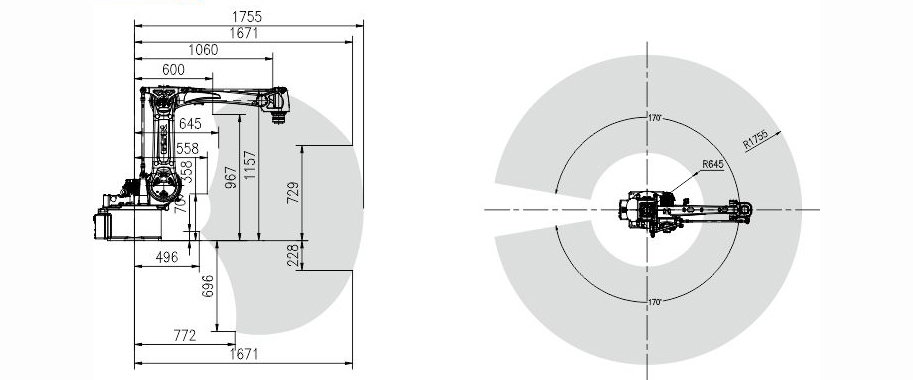

SDCX-RMD20	4	AC servodrev	20	±0,08	±1170	± +115~-25	± +70~-90	±360	170	170	185	330	0,51	1780^①	1720	256

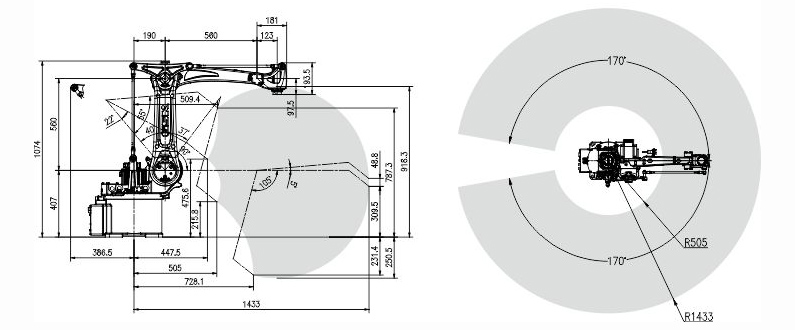

SDCX-RMD08	4	AC servodrev	8	±0,08	±170	± +90~-40	± +68~-90	±360	251	195	195	367,5	0,25	1800^①	1433	180

Bemærkninger:

① Testbanen er 150 mm høj og 1000 mm bred, og den faktiske cyklustid påvirkes af de faktiske arbejdsforhold;

② Testbanen er 200 mm høj og 1000 mm bred, og den faktiske cyklustid påvirkes af de faktiske arbejdsforhold;

③ Testbanen er 400 mm høj og 2000 mm bred, og den faktiske cyklustid påvirkes af de faktiske arbejdsforhold;

Undgå kontakt med brandfarlige, eksplosive og ætsende gasser og væsker; Undgå at sprøjte med vand, olie og støv; Holdes væk fra elektriske støjkilder (plasma)
